| Наименование марки: | YOUWEI |
| Номер модели: | YW-16162G3 |
| МОК: | 100 |
| цена: | USD 3.5-4.5 UNIT |
| Время доставки: | 5-7 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |
Особенности модуля GPS

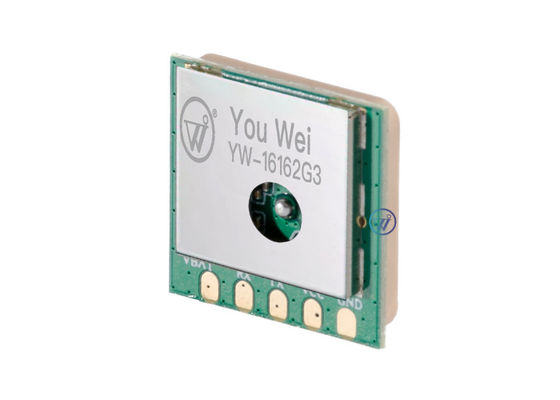

YW-16162G3 представляет собой компактный модуль антенны GPS с сверхвысокой чувствительностью (-162dBm) в сверхмалом форм-факторе (16 * 16 * 2 мм).
Сверхнизкое энергопотребление
Ультрамалый форм-фактор: 16x16x2 мм
Ультравысокая чувствительность: -162 дБм
L1 частота, код C/A, 72-канала спутникового поиска
Высокая скорость обновления: до 10 Гц
Поддержка DGPS и AGPS
С быстрым TTFF
Выявление и компенсация многопутей
Поддержка приложений для планирования времени в системе 1‐PPS
Поддерживается другой интерфейс
Поддерживает любые два Beidou,SBAS одновременно с поддержкой прошивки
Интегрированный TCXO,LNA,SAW,RTC
ПрименениеВ соответствии сМодуль отслеживания местоположения
Ручное устройство Beidou
Автомобильная промышленность
PDA, Pocket PC
Навигация и отслеживание автомобиля
Географическое исследование
AVL и услуги, основанные на местоположении
Спорт и отдых
Время
Морская навигация, управление флотом
БПЛА
ПараметрыYW-16162G3Модуль Глобальной системы позиционирования
| Положение | Параметры |
| Модель No. | YW-16162G3 |
| Чип | По заказу |
| Частота | L1 |
| Количество каналов | 72, или по требованиям заказа |
| Точность позиционирования | От 2 до 5 м |
| Скорость | 515 м/с |
| Точность скорости |
Без помощи: 0,1 м/с |
| TTFF |
Горячий старт: 1 секунда |
| Чувствительность |
Чувствительность отслеживания: -162 дБм |
| Баудовая ставка | 9600 bps (по умолчанию) |
| Максимальная скорость обновления навигации | 1 Гц (по умолчанию), максимум 10 Гц |
| Точность времени | 25 нс RMS |
| Варианты интерфейса | UART, I2C, SPI, USB |
| Формат вывода данных | NMEA 0183 |
| Силовое питание | 3.3V ~ 5V |
| Потребление энергии | 30mA захват, 24mA отслеживание |
| Диапазон рабочей температуры | -40°C до 85°C |

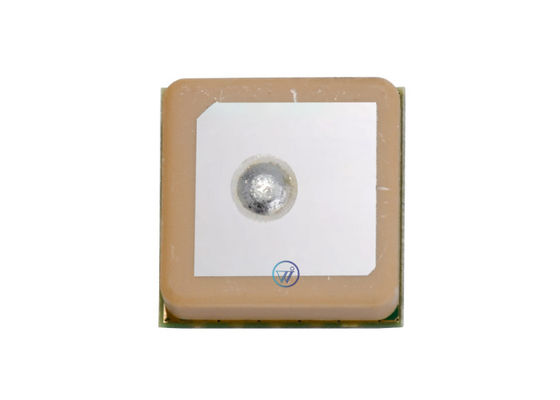

| Тип антенны | керамическая антенна |
| AGPS | Поддерживается |
| Размер | 16*16*2 мм |
| Тип упаковки | СМД |

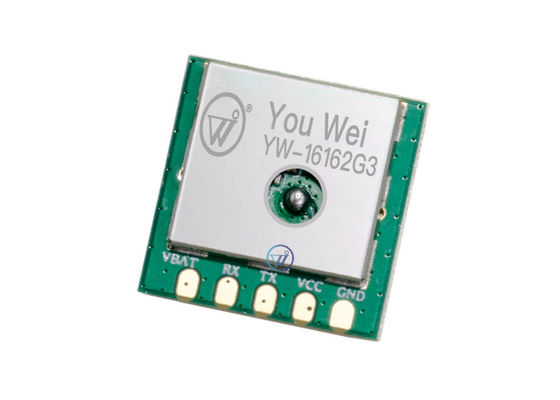

Присвоение фиксатораYW-16162G3 GPSПОзицияRВсегда
| Пин No. | Имя пин-кода | I/O | Описание | Примечание |
| 1 | ГНД | О | выходной мощности наземной | |
| 2 | ВКК | Я... |
Основное питание двигателя доска |
Диапазон напряжения: 3V ~ 5V |
| 3 | TX | О | Вывод данных | |
| 4 | VBAT | П | Земля |
Электрическая спецификация YouweiСпутникиNавиацияМодуле
| Параметр | Символ | Минуточку. | Типичный | Макс. Макс. | Объекты |
| Напряжение питания | ВКК | 3.3 | 3.3 | 5 | V |
| VDD_USB | VDD_USB | 3.0 | 3.3 | 5 | V |
| Средний ток подачи | Приобретение | 45@3.3V | 50@3,3V | 59@3.3V | mA |
| Отслеживание | 38@3.3V | 40@3,3V | 42@3.3V | mA | |
| Резервное напряжение батареи | V-BCKP | 1.4 | 3.3 | 3.6 | V |
| Резервный ток батареи | I_BCKP | 15 | uA | ||
| Цифровое IO напряжение | Див | 2.08 | 2.83 | V | |
| Температура хранения | Tstg | -40 | 105 | °C | |
| Рабочая температура | Топр | -40 | 85 | ||
| Влажность | 95 | % | |||
Значение низкого энергопотребления в модулях GPS
Низкое потребление энергии является критической особенностью для модулей GPS, особенно в приложениях, зависящих от батареи.
1Продленное время автономной работы
• Удостоверяет более длительную работу портативных/носящих устройств (например, умных часов, трекеров домашних животных) без частого перезарядки.
• Пример: уменьшение потребления тока с 50mA до 25mA может удвоить время работы устройства.
2Тепловая эффективность
• Минимизирует выработку тепла, предотвращая ухудшение производительности в компактных или герметичных помещениях (например, датчики IoT, теги активов).
3. Стоимость и преимущества устойчивого развития
• Достаточно небольших/легких батарей, что снижает затраты на BOM и экологический след.
• Критически важно для массовых приложений (например, логистических трекеров).
4Улучшенная надежность
• Избегает падения напряжения в системах с ограниченным энергопотреблением (например, устройства на солнечной энергии).
Технические компромиссы
• Требуется баланс: режимы с очень низкой энергопотреблением (например, режим спячки/стоп) могут незначительно увеличить TTFF. Развитые модули GPS GNSS (например, Youwei) смягчают это с помощью адаптивного цикла мощности.
Спрос в промышленности
• Ключевая спецификация для потребительской электроники (например, фитнес-диски) и промышленного Интернета вещей (например, беспроводные датчики), где энергоэффективность диктует конкурентоспособность рынка.
Короче говоря, низкое потребление энергии позволяет использовать меньшие, более дешевые и более долговечные устройства для определения местоположения.
Видео
Видео
Видео
|
|
