| Наименование марки: | YOUWEI |
| Номер модели: | YW-18182Z3 |
| МОК: | 100 |
| цена: | USD 3.5-4.5 UNIT |
| Время доставки: | 5-7 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram, D/A, L/C, Paypal |
Характеристики продуктаМодуля позиционирования GNSS
• Построение на высокопроизводительном GNSS на одном чипе AT6558R
• 72 канала в режиме поиска
• Чувствительность захвата холодного запуска -147 дБм и чувствительность отслеживания -162 дБм
• Скорость обновления навигации до 5 Гц
• Поддерживает любые два GPS/QZSS, Beidou,GLONASS, Galileo,SBAS одновременно с поддержкой прошивки
• Поддерживает AGPS
• Интегрированный TCXO,LNA,SAW,RTC
• компактный размер, подходящий для применения с ограниченным пространством
• Поддержка стандарта NMEA
• Поддержка шифрования данных
Антеннаприемника модуля GPS-отслеживания
Модуль YW-18182Z3 предназначен для использования с пассивными и активными антеннами.
| Параметр | Спецификация |
| Тип пассивной антенны | 18.1*18.1*2 мм |
| Минимальная прибыль | 15 дБ (для компенсации потери сигнала в радиочастотном кабеле) |
| Рекомендации по активной антенне | Максимальная прибавка 30 дБ |
| Максимальный уровень шума | 10,5 дБ |

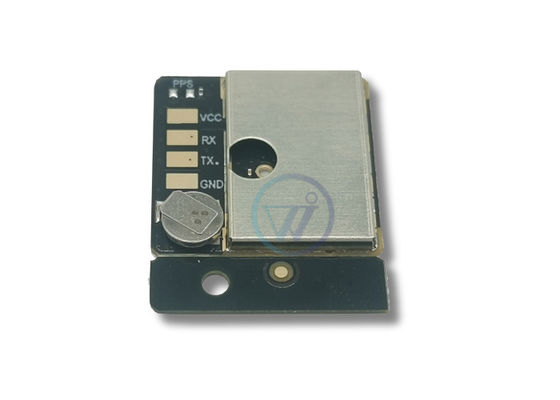

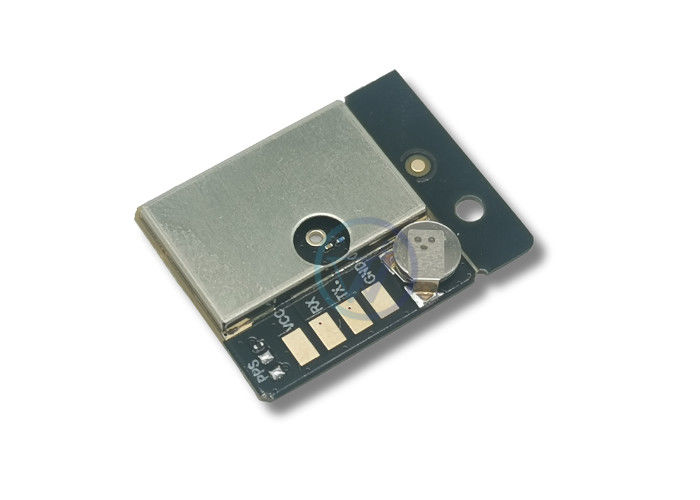

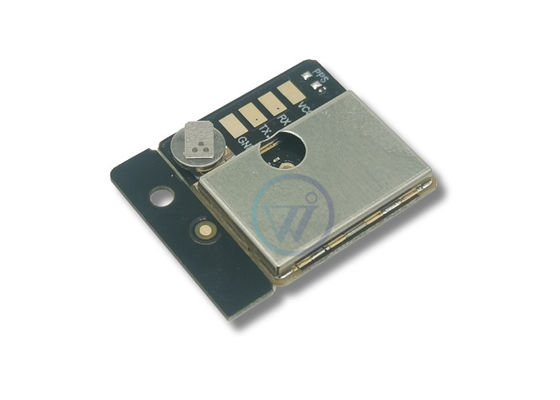

Описание пин-кода CONдля GPS-модуля YW-18182Z3
| Пин No. | Имя пин-кода | I/O | Описание | Примечание |
| 1 | ВКК | Я... | Силовое питание модуля | Диапазон напряжения: 3V ~ 5V |
| 2 | RXD | Я... | Ввод последовательных данных UART | |
| 3 | TXD | О | Выход серийных данных UART | |
| 4 | ГНД | Я... | Земля |
| Категория опциона | Доступные варианты |
| Спутниковые системы | - GPS (L1 C/A) - GPS + ГЛОНАСС - GPS + Галилео - GPS + BeiDou - Многосозвездие (все системы) |
| Точность позиционирования | - Стандарт: 2,5 м (SBAS) / 5 м (автономный) - Высокая точность: < 1 м (RTK/PPK) - Субметр (с DGPS) |
| Каналы | 72 канала или на заказ |
| Категория опциона | Доступные варианты |
| Скорость обновления | - 1 Гц (по умолчанию) - 5 Гц/10 Гц (навигация) - 20 Гц / 50 Гц (дрон / гонки) |
| TTFF | - Холодный старт: ≤ 30 с - Горячий старт: ≤ 1 с - с помощью A-GPS: ≤5 с |
| Чувствительность | - Отслеживание: -165 дБм до -162 дБм - Приобретение: -148 дБм до -160 дБм |
| Категория опциона | Доступные варианты |
| Интерфейс данных | - UART (9600/115200 bps) - I2C/SPI - USB 2.0/3.0 - Автобус CAN (автомобильный) |
| Протоколы | - NMEA 0183 (по умолчанию) - UBX (у-блокс бинарный) - RTCM 3.x (RTK) |
| Беспроводная связь | - Bluetooth/BLE - Wi-Fi. - 4G LTE (с GNSS+модулями сотовой связи) |
| Категория опциона | Доступные варианты |
| Рабочее напряжение | - 3,3 В (низкая мощность) - 5 В (промышленный) - Широкий диапазон: 2,7В/5,5В |
| Потребление энергии | - Активный: 25mA ≈ 50mA - Сон: < 1 мА - Суперконденсатор резервный (необязательно) |
| Температурный диапазон | - Коммерческие: -20°C до +70°C - Промышленный: -40°C до +85°C - Автомобильные: -40°C до +105°C |
| Категория опциона | Доступные варианты |
| Тип антенны | - Пассивный керамический пластырь (встроенный) - Активные внешние (SMA/FAKRA) - Магнитная установка |
| Приобретение антенны | - Стандарт: 28 дБ - Высокая прибыль: 35 дБ (для слабых сигналов) |
| Категория опциона | Доступные варианты |
| Сертификации | - FCC/CE/RoHS |
| Категория опциона | Доступные варианты |
| Регистрация данных | - Встроенная вспышка (4MB 32MB) - Слот для памяти MicroSD. |
| Усовершенствования прошивки | - OTA (Wi-Fi/сотовый) - Местное обновление USB/UART |
| Специальные функции | - Геоограждение. - Смертный расчет (DR) - Противотормозный (военный) |
Срок годности: 12 месяцев (нераскрыто).
Экология: Температура:< 40°C
Относительная влажность:< 90% RH
Немедленные действия: После открытия запечатанного мешка, модуль GPS должен пройтирефлюсовая сварка(инфракрасная или паровая фаза)в течение 168 часов.
Условия в мастерской во время монтажа:
Температура:≤ 30°C
Влажность:≤ 60% RH
Проверка карточки индикатора влажности (HIC):
Безопасный диапазон: ≤20% RH (синий) → Модуль сухой.
Предупредительные пороги:
30% ~ 40% RH (розовый) → Модульмайпоглощают влагу.
40% RH (красный) → Модульвпитывает влагуи требует выпечки перед использованием.
Общее время воздействия: От открытия мешка до повторного сварки мусане более 168 часов(7 дней) в контролируемых условиях.
